0 引言

立體車庫行業近年來進入高速發展時期。升降橫移式、平面移動式、垂直升降式和垂直循環式立體車庫作為四類主流車庫類型，企業的研發熱情較高。截止2019 年2 月，擁有垂直循環類資質的企業有170 家。層數分布在3 層到21 層之間。其中7 層最多，占比79.4%，135 家企業可以制做7 層垂直循環式立體車庫[1]。

垂直循環式立體車庫具有以下優點：運行平穩，安全可靠；存取方便，經濟性高；設計美觀，可以作為城市景觀；占地少，容量大，利用2.5 個地面停車位的位置最多可停放數十輛汽車。

1 工作原理

垂直循環式停車設備采用垂直于地面的循環運動來存取車輛。工作原理：減速電機帶動傳動機構，在牽引鏈條上每隔一定距離安裝一個存車托架。車輛停放在存車托架上。電機轉動時，存車托架與鏈條一起循環運動，到達地面時用戶即可存取車輛。

存車時，用戶輸入車位號碼，系統自動選擇耗時最短的旋轉方向，將目標托架移動至地面層。用戶將車輛駛?cè)胪Ｍ缀蠹纯呻x開。取車方法與存車相同。目標托架移動至地面后，用戶將車輛駛離。

2 系統設計

2.1 方案設計

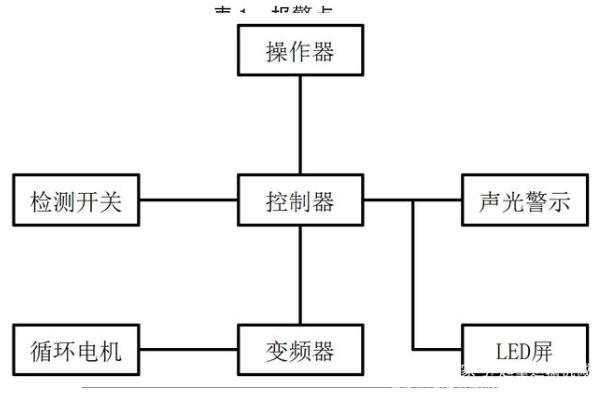

本文所述為7 層12 個車位的垂直循環式立體車庫的控制系統設計，見圖1。

設備控制系統以PLC 為控制器，使用變頻器驅動循環電機。循環電機可變速運行，起停平緩。系統啟動后，電機先高速運行；接近地面時，電機降為低速運行；到達停止位置后，電機在低速狀態下停止，電機抱閘快速鎖緊。

使用非接觸式接近開關作為定位元件。通過接近開關進行計數，控制器存儲每個存車托架的位置，從而可計算出耗時最短的旋轉方向。

2.2 功能設計

2.2.1 人機接口

使用立體車庫專用彩屏操作器，可以為用戶提供多種車位號碼輸入方式：按鍵、感應卡和手機藍牙掃碼。操作器集成操作模式切換功能，系統可區分手動和自動操作模式。用戶正常使用時為自動模式，特殊情況下管理員使用手動模式。操作器上提供急停按鈕，用于緊急情況下的停機制動。

使用LED 屏顯示系統狀態，即設備狀態（正在運行、急停、停用等）和報警信息。

使用LED 屏顯示空閑車位數和空閑車位號。由于設備高度達16 m，用戶無法目視設備內是否有空車位，空車位的車位號也不得而知。有空車位時，LED 屏交替顯示空閑車位數和空閑車位號。無空車位時，LED 屏顯示“車位已滿”。

系統使用紅色旋轉指示燈作為運行警示，使用蜂鳴器進行報警提示。

2.2.4 檢測裝置

1）超長檢測

超長檢測使用對射型光電開關，分別安裝在車庫一層的前端和后端。車輛駛?cè)胲?chē)庫后，如果光線被遮擋，系統則認為車輛超長。

2）人車闖入檢測

人車闖入檢測使用對射型光電開關，安裝在車庫入口處。車庫門關閉時，如果光線被遮擋，系統認為人車闖入，設備停止運行并報警。

3）車輛有無檢測

車輛有無檢測使用對射型光電開關，安裝在一層，采用對角線照射。如果托架上有車，光線被遮擋，系統則記錄此車位有車。

2.2.5 報警功能

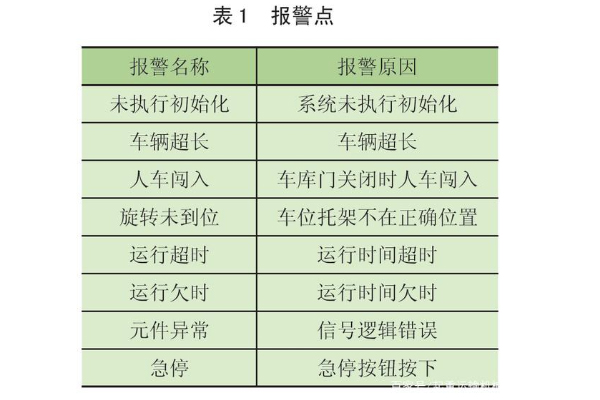

當設備出現異常時，控制系統在LED 屏上顯示報警信息。用戶或者管理員可以根據報警信息迅速判斷異常原因和位置，并及時進行合理處置。主要報警點見表1。


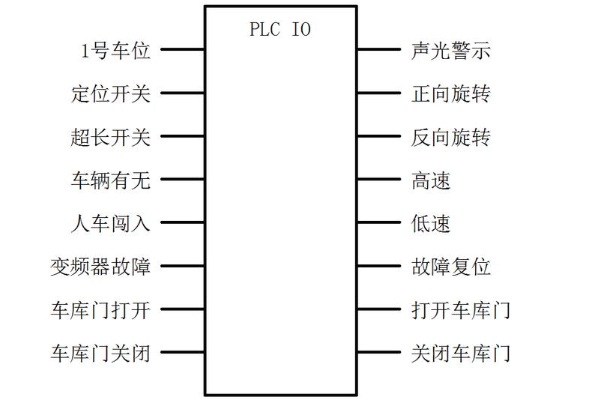

3 硬件設計
